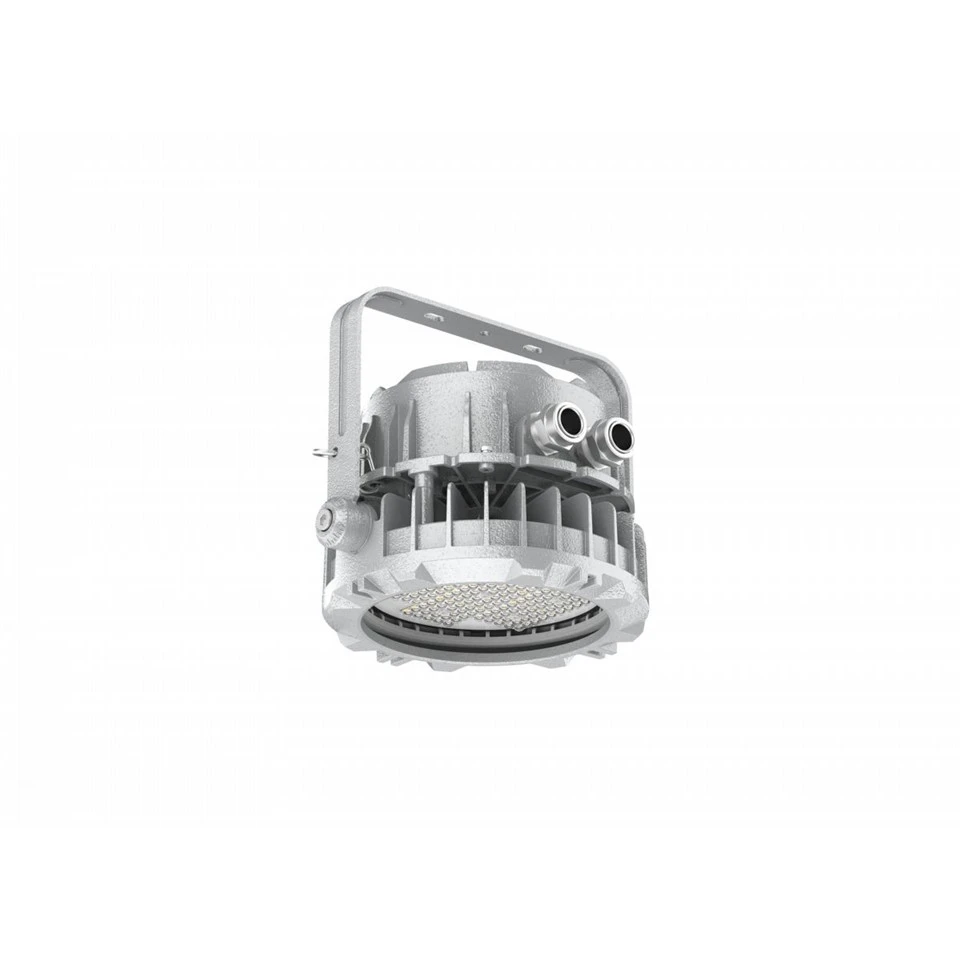

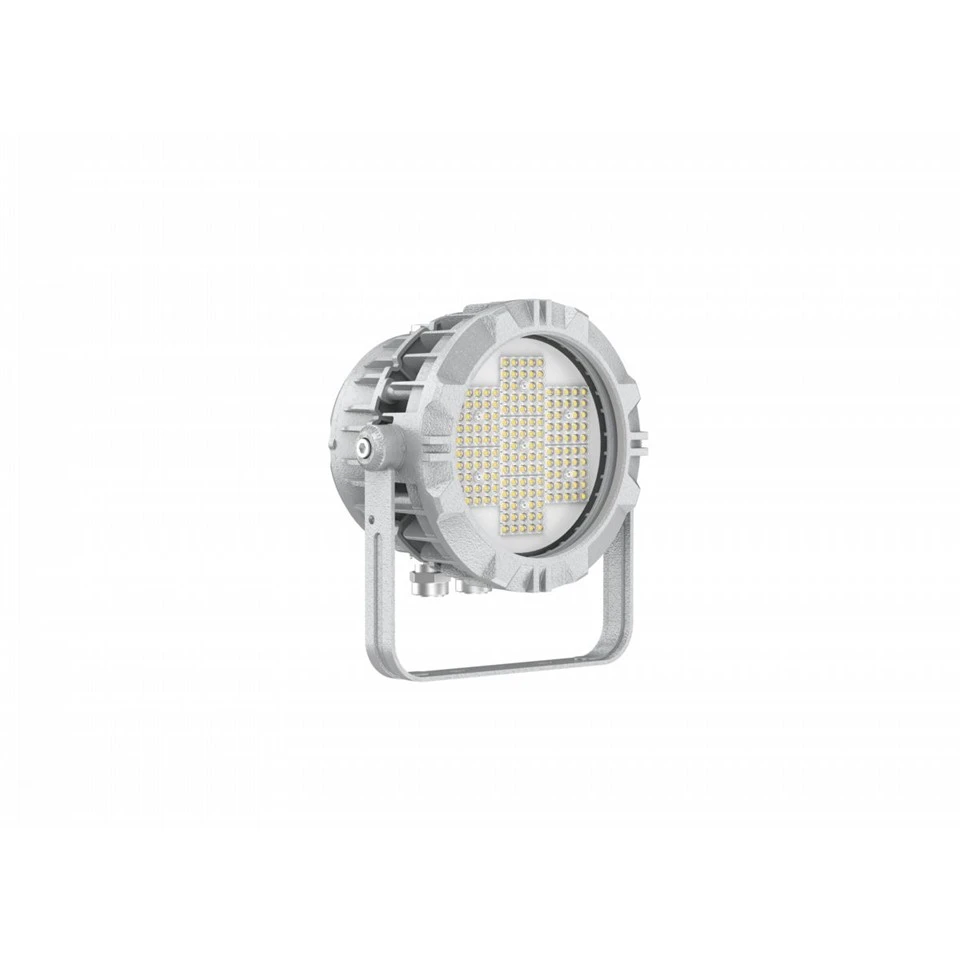

Refletor circular à prova de-EX de 100 W HPEx09 30-100W
ESCOPO DE APLICAÇÃO
Pode ser aplicado a vários tipos de produtos químicos perigosos, navios de transporte de petróleo e vários tipos de navios de transporte de automóveis, bem como a várias plataformas de operação de engenharia marítima;
Usado para locais de Zona 1 e Zona 2 em ambientes de gás explosivo e locais de Zona 21 e Zona 22 em ambientes de poeira explosiva;
Usado para ambientes com gases explosivos Classe IIA, IIB, IIC e ambientes com poeira explosiva Classe IIIA, IIIB, IIIC;
Pode ser aplicado em ambientes perigosos explosivos, como fábricas de produtos químicos interiores, plataformas de extração de petróleo, docas perigosas e áreas de armazenamento.
PRINCIPAIS RECURSOS
1. Projeto de iluminação integrado, usando dissipador de calor-fundido em liga de alumínio;
2. 316Suporte de montagem em L em aço inoxidável, abajur em vidro temperado;
3. O projeto estrutural de separação da cavidade da fonte de luz, cavidade da fonte de alimentação e cavidade da fiação é fácil de instalar e manter e adota um formato à prova de explosão, que é mais seguro e confiável;
4. Fonte de luz LED ecologicamente correta, com tecnologia central patenteada desenvolvida de forma independente para a fonte de alimentação de acionamento;
5. Ampla faixa de entrada de tensão, com funções como proteção contra curto-circuito e proteção contra circuito aberto;
6. Múltiplas curvas de distribuição de luz e métodos de instalação, adequados para vários cenários de iluminação e necessidades ambientais de instalação
PADRÕES E CERTIFICADOS
"Regras para Classificação de Navios de Aço" da Sociedade Classificadora da China
IEC60598-1 IEC60598-2-1 IEC60092-306
IEC60079.0 IEC60079.1
O produto foi aprovado na aprovação de tipo da Sociedade de Classificação da China (CCS)
O produto foi certificado pela Ex-proof 3C
|
|
|
|

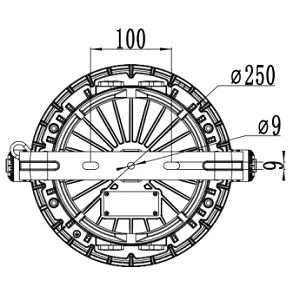

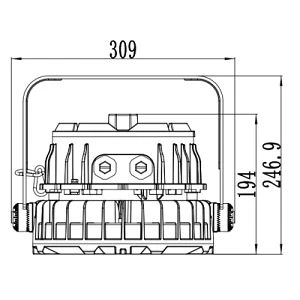

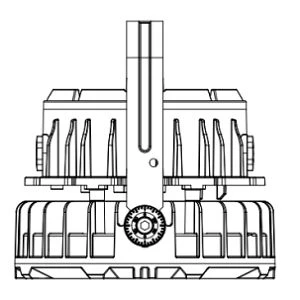

| Desenho de contorno do produto | Diagrama do elemento de instalação | |
CURVA DE DISTRIBUIÇÃO DE LUZ
|
|
|
|
|
DESIGNAÇÃO DE TIPO
|
HPEx |
09- |
100W |
-R1 |
/E |
|
Ex- luz à prova |
Série 09 |
Poder |
Instalação |
Ângulo |
|
|
|
30/50/80/100W |
R1: Montagem no teto (suporte-em U) |
D:40 graus |
|
|
|
|
TF: holofotes/holofotes (montagem no assento) |
E:60 graus |
|
|
|
|
BP1: coluna de guarda-corpo (marítimo) |
F:90 graus |
|
|
|
|
FP1: Coluna tipo flange (marítima) |
H:120 graus |
PARÂMETROS TÉCNICOS
|
Nome do produto |
Spot à prova de HPEx09 Ex- |
||
|
Poder |
30/50/80/100W |
||
|
Fluxo luminoso |
3000/5000/8000/10000lm |
||
|
Eficiência |
Maior ou igual a 100lm/W |
||
|
Tensão |
AC100-277V 50Hz/60Hz |
||
|
PF |
Maior ou igual a 0,9 |
||
|
CCT |
Branco fresco 5500~6500K |
Branco neutro 4000~4500K |
Branco quente 1800~2000K |
|
À prova de-corrosão |
WF2 |
||
|
Nível de proteção |
IP66 |
||
|
Ex-Marca |
ExdbIICT6Gb |
||
